概要
TD-4Vは、最高周波数620MHzまで動作する、VME２幅double heightのデジタルタイミング遅延モジュールです。パルス幅を調整できるNIM規格準拠出力を２チャンネル装備し、これと別にTTL(50Ω)出力も有しています。
ECL系の電源は、前面パネルから-6Vを供給します。次回バージョンからはVME規格電源からとることになります。
前面パネルの表示は10進表示ですので、計算機なしに実際の遅延値を知ることができます。また、マイクロコンピュータを内蔵しており、電源をOffにしても、最終プリセット値を保持しています。
動作
入力clockをカウントし、スタート信号からプリセット値までカウントしたところで出力を出します。プリセット値は508.8MHz動作時、1から(分周比-1)まで有効です。なお、inhibit入力がある場合は、出力がでません。
プリセットは、前面パネルからも設定できますが、VMEバスを通じて設定・モニターすることも、勿論可能です。同様に、出力のenable/disableもVMEバスを通じて設定・モニターできます。
サイズ
- 幅：VME２幅。これは、将来的には１幅に収まるようにする予定です。
- 高さ：VMEダブルハイト。
- 冷却：高密度ECL部品を多用していますので、バス側からの強制空冷が必要です。なお、空冷が故障した場合でも、メーカーテストによると火災などの故障は起こさないようですが、保証はありません。

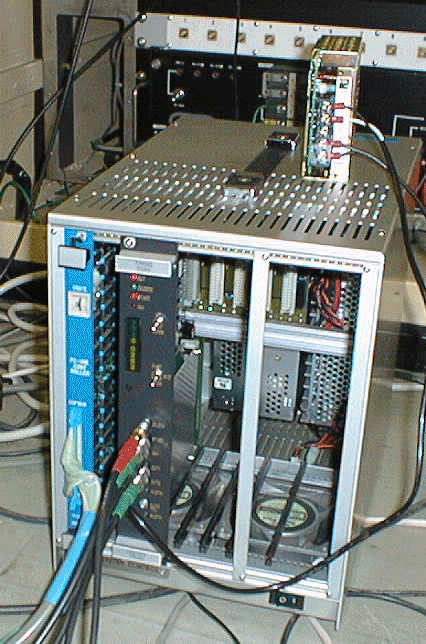

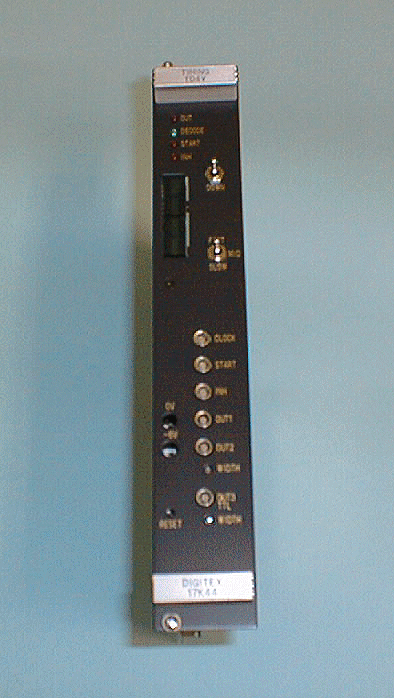

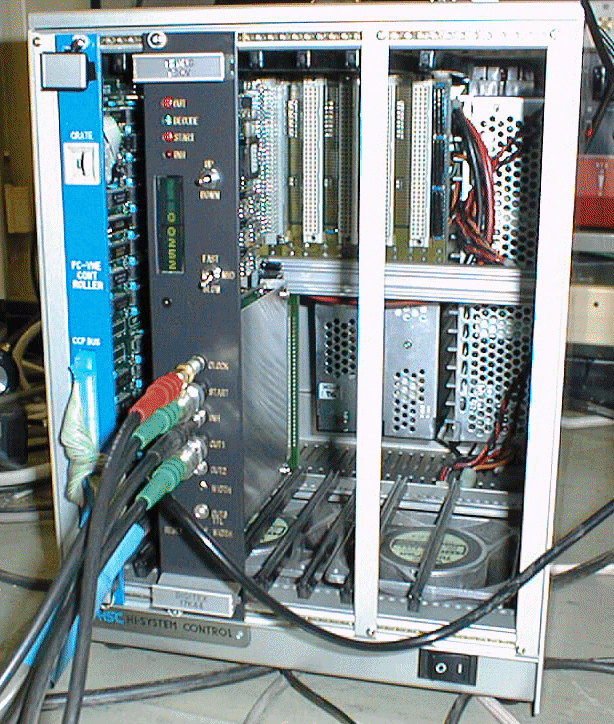

前面パネル
- [Outランプ]
出力が出ている時に点灯します。
- [Decodeランプ]
VMEバスのDTACK*と同期して点灯します。
- [Startランプ]
Start信号が入っている時に点灯しています。
- [Inhランプ]
inhibit入力がある時点灯します。
- [Up/Down切り替えスイッチ]
前面パネルから遅延プリセット値を増やす(UP)、あるいは減らす(DOWN)時に使用します。incrementあるいはdecrementの早さは下の(Fast/Mid/Low)スイッチによります。使用しないときは中立位置にあります。なお、最高65535の次は0に、0の下は65535です。
- [Fast/Mid/Slow切り替えスイッチ]
前面パネルから遅延プリセット値を変更する、incrementあるいはdecrementの繰り返し 速度を変更します。
- [遅延値表示]
VMEバスを通じて、あるいは前面パネルから設定した遅延値を10進表示します。なお、0を設定した場合はerror表示となります。
- [Clock入力]
clockを入力します。入力レベルは-10dBmから5dBmまでで、インピーダンスは50Ωです。なお、入力はC結合になっていますので、あまりに低い周波数では動きません。最高動作周波数は620MHz程度です。推奨周波数は510MHz以下です。
- [Start入力]
カウントスタート信号を入れます。信号レベルはNIMレベルで、インピーダンスは50Ωです。将来的には改善される予定ですが、現行モジュールには幅5ns以上のパルスを入力してください。
- [INH入力]
出力disable信号を入力します。信号レベルはNIMレベルで、インピーダンスは50Ωです。
- [OUT1出力、OUT2出力]
NIMレベル信号出力です。50Ωドライブ可能です。幅は、下のポテンショで3nsから130ns程度まで変えられます。なお、出力は独立ですので、使用しない端子をターミネートする必要はありません。(一般に不要の端子はopenではなく50Ωでターミネートすることをおすすめしますので、本機も不要端子をターミネートすることを推奨します）
- [OUT3出力]
TTLレベル信号出力です。50Ωドライブ可能です。幅は、NIM出力と独立に下のポテンショで10ns程度から250ns程度まで変更可能です。初号機は74S140の出力ですが、次回からは10H125出力になる予定です。これも50Ωドライブ可能の予定です。
- [0V、-6V電源入力]
ECL系用の負電源入力です。必ず付属の電源を使用してください。逆極性保護はありますが、過電圧保護はありません。-6V1.5A使用します。
- [resetピン]
内部の８ビットマイクロコンピュータが万が一暴走したとき、このボタンでリセットしてください。

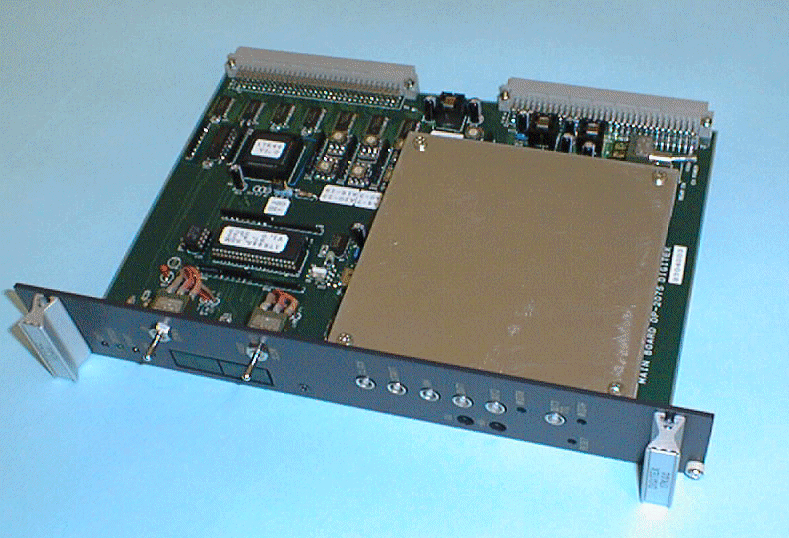

ボード上スイッチ
- [vme address設定ロータリースイッチ、全部で8個あります]
VMEアドレスを設定します。出荷時はすべて0に設定してあります。設定値をIobaseとすると、IobaseとIobase+4を使用しますので、最下位バイトは(A0-A3)は０にしてください。
- [AMコード切り替え]
AMコードを3D（標準特権データアクセス）あるいは0D(拡張特権データアクセス)に
切り替えます。出荷時は3Dです。
- [ECL電源front/rear切り替え]
現在このスイッチはfront固定で使用することになっています。
P1コネクタの-12Vは使用していません。
